【sumo 基础篇 _ 路网建模 4-5】 - 如何利用 netconvert 工具生成路网

前言：

本讲为 sumo 基础篇路网建模系列课程的最后一讲。通过前面课程的学习，你已掌握如何通过 xml 定义节点（node.xml）、路段 / 边（edge.xml）、车道连接关系（connect.xml）、路口信号配时（tll.xml）等路网基础要素的方法。本讲将教你如何通过 sumo 自带的 netconvert 工具，基于前述的路网基础要素，生成路网拓扑 net.xml 文件。课程中详细的介绍了每一步操作流程，且提供了两个案例的基础数据文件，读者可自行下载学习。

利用 netconvert 工具生成路网主要流程如下：

1. 准备基础数据文件

2. 复制基础数据文件所在的存储路径

3. 双击运行 start-command-line.bat

4. 在 cmd 命令行界面中，切换至基础数据文件所在目录

5. 在 cmd 命令行界面中，执行 netconvert 命令，生成路网

1. 准备基础数据文件

读者可根据实际建模的需要，按作者基础篇 | 路网建模 4.1-4.4 节课程中所授的方法定义 node.xml、edge.xml、connect.xml、tll.xml 等基础数据文件，亦可下载作者提供的两个案例的基础数据文件（下载方式：读者请私信留下邮箱，24 小时内发送）。

两个案例的基础数据文件，一个是信号控制交叉口的案例，它包含 node.xml、edge.xml、connect.xml、tll.xml 基础数据文件；另一个是无信号控制交叉口的案例，它包含 node.xml、edge.xml、connect.xml 基础数据文件。

2. 复制基础数据文件所在的存储路径

找到 node.xml、edge.xml 等基础数据文件所在的存储路径，如 D:\anzhuangruanjianmulu\sumo\doc\examples\4.5\signal_intersection_sample，并复制。

3. 双击运行 start-command-line.bat

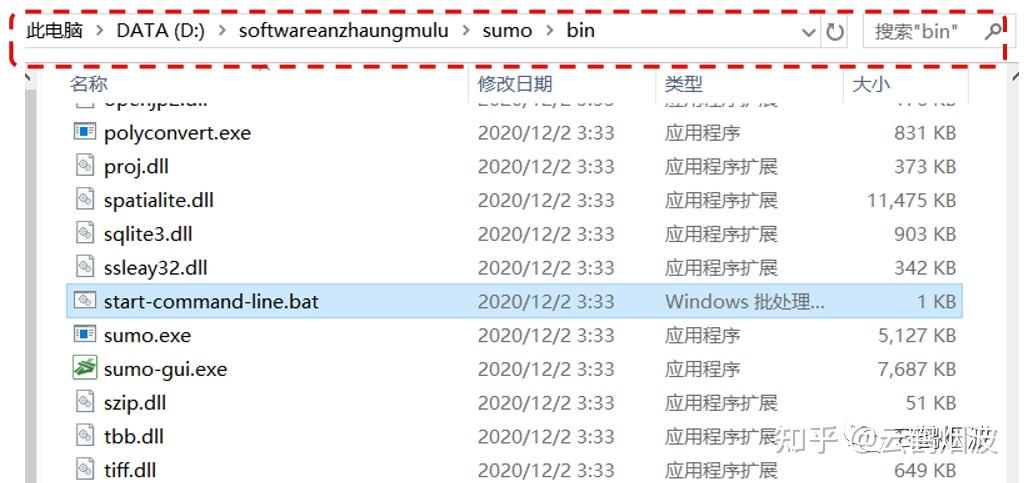

在 sumo 安装目录的 bin 文件夹中（如 D:\anzhuangruanjianmulu\sumo\bin）找到 start-command-line.bat。

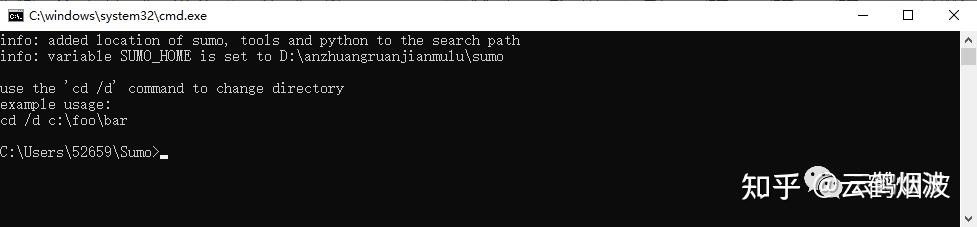

双击运行 start-command-line.bat，进入 cmd 命令行输入界面：

4. 在 cmd 命令行界面中，切换至基础数据文件所在目录

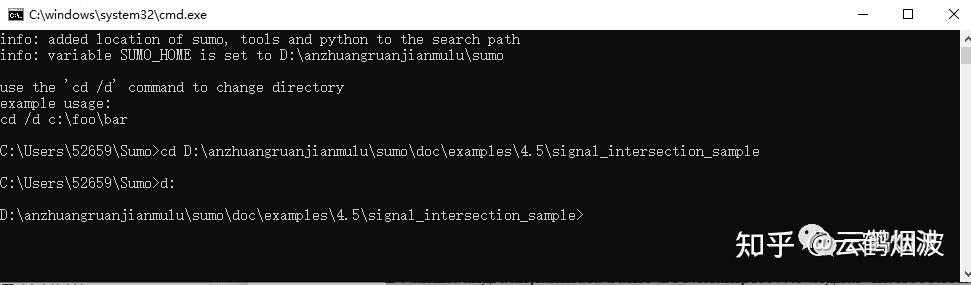

在界面中分别输入如下两行命令：

切换至基础文件所在目录 signal_intersection_sample 文件夹中

5. 在 cmd 命令行界面中，执行 netconvert 命令，生成路网

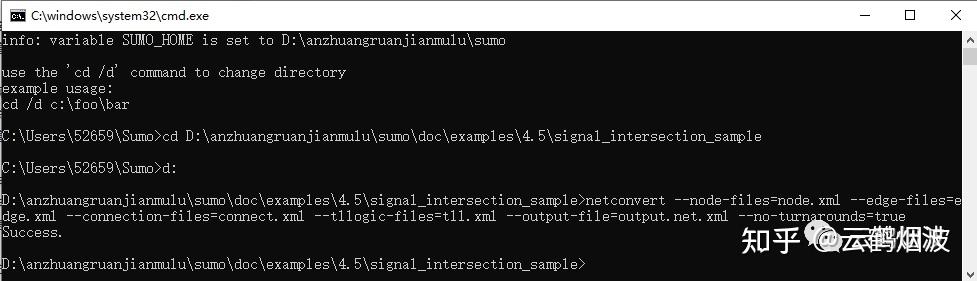

在界面中输入如下 netconvert 命令，并回车。

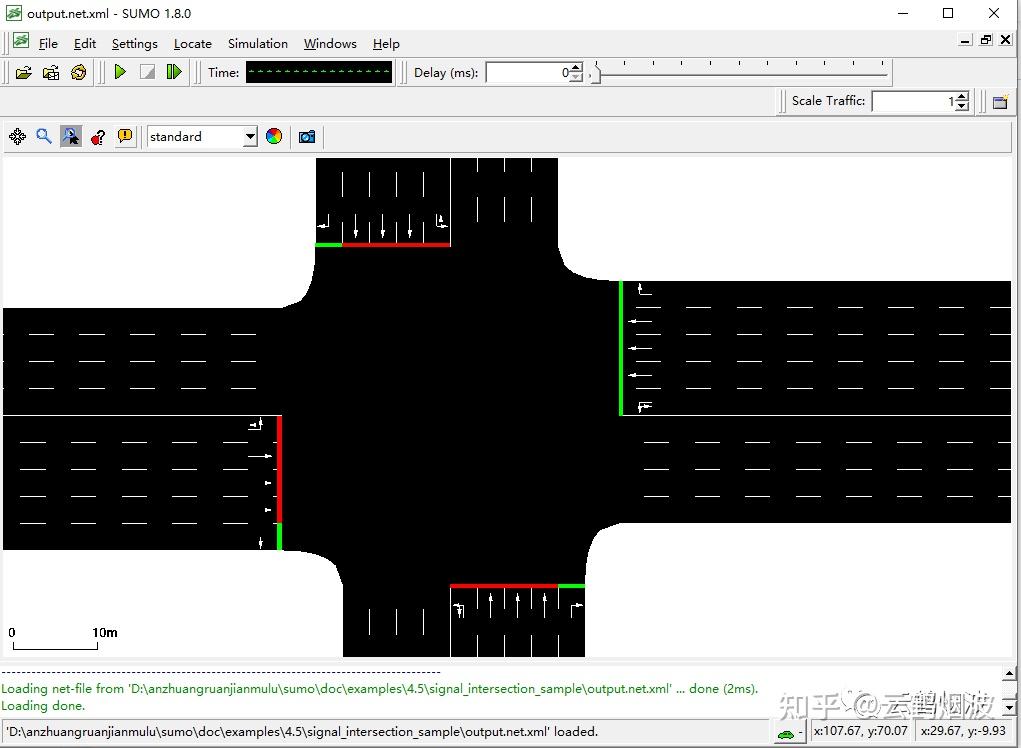

显示 Success，即可在目录 D:\anzhuangruanjianmulu\sumo\doc\examples\4.5\signal_intersection_sample 中找到生成的 output.net.xml，在 sumo gui 中加载显示如下：

当无 tll.xml 文件时，netconvert 命令如下：
